고기능성 폴리머 재질의 엔지니어링 플라스틱 베어링
한국이구스의 엔지니어링 플라스틱(Polymer) 베어링은 베어링을 구성하는 소재에 따라 다양한 환경에서 사용할 수 있으며, 유저의 선택폭을 넓혔다고 할 수 있다. 특히 고속, 고하중, 충격, 진동, 다양한 화학물질의 접촉에 의한 내화학성, 수분에 의한 내부식성, 오염물질이나 이물질(칩,부산물 등)이 많은 현장에서도 사용이 가능하며, 식품 제조 설비에도 뛰어난 내구성을 보여줄 수 있다. 이 제품은 다양한 소재와 수천 가지의 규격화된 제품이며, 다년간의 테스트를 통해 축적된 결과 자료를 바탕으로 고객들로 하여금 최적의 제품 선정과 공급을 실현할 수 있게 해주고 있다.
글/ 한국이구스㈜ 베어링 영업기술부 김형태 과장
 |
- 베이스 폴리머(POLYMER)
엔지니어링 플라스틱을 구성하는 가장 기본적인 소재로 베어링의 내구성 및 내마모성을 높였으며, 사용 조건에 따라 베어링의 용도를 결정하는 요소라고 할 수 있다.
- 강화섬유 및 충진재
베어링에 하중이 가해지면 압력이 발생하며, 이때 샤프트와 베어링 사이의 접촉표면에 압력이 높아지지 않도록 강화섬유나 충진재로 특성을 보강해 계속해서 발생되는 압력을 지지할 수 있다. 이를 통해 지속적이며 안정적인 작동상태를 유지할 수 있다.
- 고체윤활제(자기 윤활)
미세한 입자가 각 조직내에 침투하며, 작동시 소량이 방출되어 급유가 이루어질 수 있다. 특히 이 윤활제는 마찰계수를 낮추는 중요한 역할을 하며, 일반적으로 내부가 연질코팅(TEFLON)으로 이루어진 제품이 아니므로 높은 압력에도 윤활제가 거의 손상없이 자기윤활의 기능을 수행할 수 있다.
2. 다양한 환경에 적합한 폴리머 베어링
 |

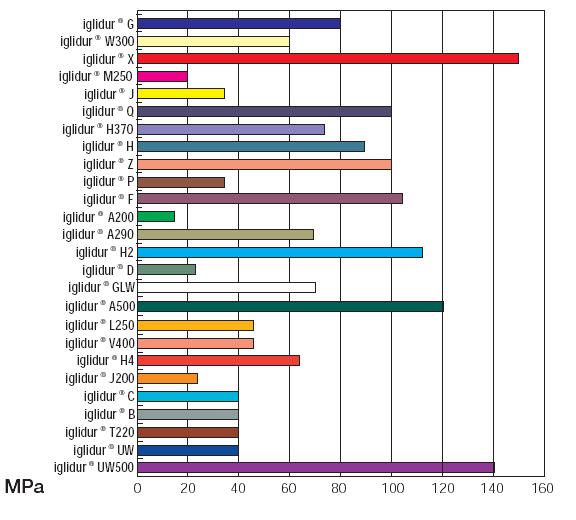

| 20°C에서 평균 허용 표면 정압 |
특히 고속, 고하중, 충격, 진동, 다양한 화학물질의 접촉에 의한 내화학성, 수분에 의한 내부식성, 오염물질이나 이물질(칩,부산물 등)이 많은 현장에서도 사용이 가능하며, 식품 제조 설비에도 뛰어난 내구성을 보여줄 수 있다.
이 제품은 다양한 소재와 수천 가지의 규격화된 제품이며, 다년간의 테스트를 통해 축적된 결과 자료를 바탕으로 고객들로 하여금 최적의 제품 선정과 공급을 실현할 수 있게 해주고 있다. 또한 자동차 부품 및 기타 자동화 산업에서 고객이 필요로 하는 다양한 형상의 고객 맞춤형 제품을 자체 제작해 공급할 수 있는 시스템을 보유하고 있다.
3. 폴리머 베어링의 수명에 미치는 요인
 |

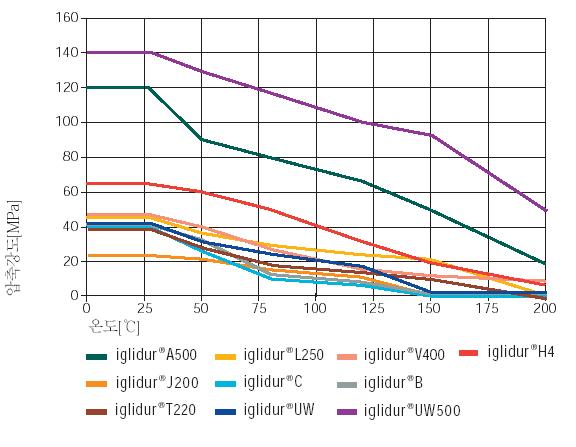

| 엔지니어링 플라스틱 베어링의 온도에 따른 내압축성 |
1) 샤프트 재질
2) 사용 온도 조건
3) 베어링에 가해지는 하중과 속도
4) 베어링을 압일 할 수 있는 하우징 재질
5) 사용 주변환경(수분, 화학물질, 이물질 등)
위에서 언급한 요인들은 베어링의 수명이나 마찰계수와 관련이 있으므로 제품을 선정할 때 분명하게 짚고 넘어가야할 부분이라고 할 수 있다.
5. 공차와 측정시스템
 |

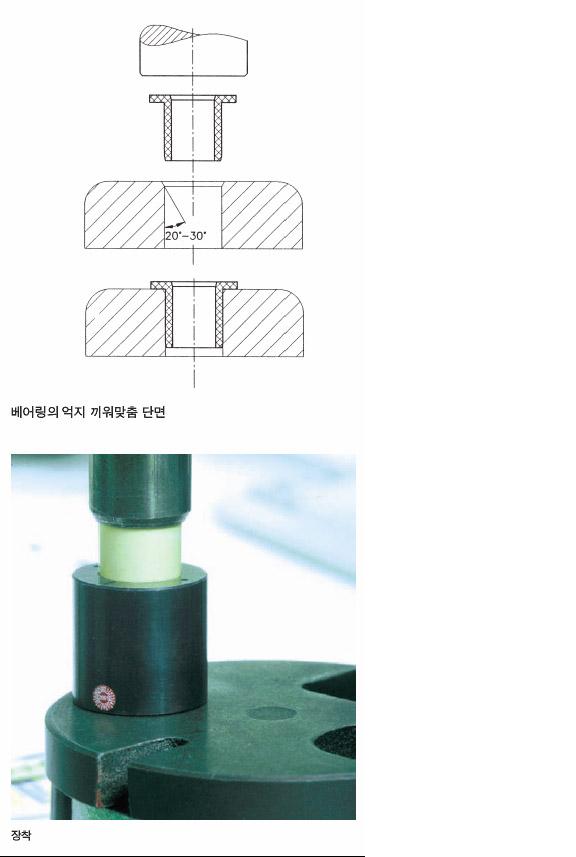

| 베어링의 억지 끼워맞춤 단면 |
낮은 수분 흡습률을 가진 재질은 공차가 최소일 때에도 적용할 수 있으며, 베어링이 두꺼울수록 공차가 클 필요가 있다. 따라서 이구스의 베어링에는 여러 등급의 공차가 나뉘어 존재하고 있다.
이 공차 내에서 이구스의 베어링은 권장규격에 따라 허용 온도범위와 최대 70%의 습도에서 사용이 가능하며, 이구스는 대기의 습도가 높거나 수중, 온도가 높은 조건에서 베어링을 사용해야 하는 경우에 대해 별도의 대응책을 제공하고 있다.
6. 사용시 주의사항 및 조치법
 |
| 억지 끼워맞춤 엔지니어링 플라스틱 베어링의 내경 측정 |
7. 그 밖의 다양한 제품군
 |

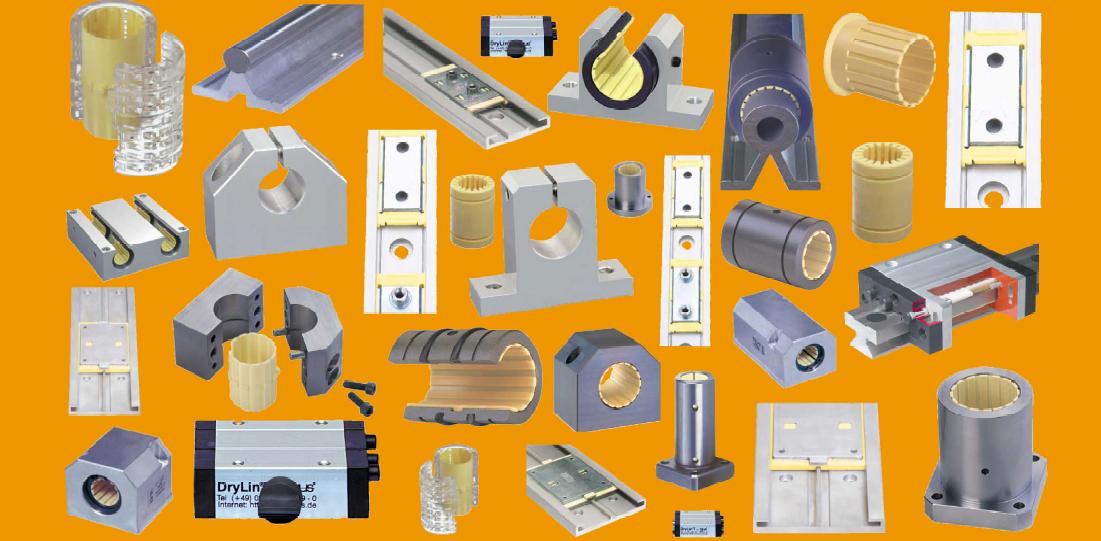

| 직동 베어링 DryLin |
 |

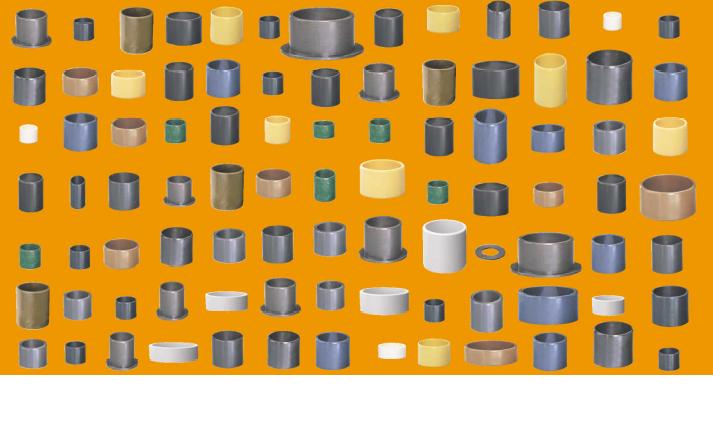

| 부시형 베어링 iglidur |
 |

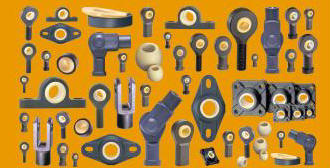

| 구면형 베어링 igubal |
