로크웰 오토메이션의 한발 앞선 안전(Safety) 솔루션

고객이 추구하고 요구하는 모두를 만족시킬 것

로크웰 오토메이션은 세이프티를 위해 비상 정지 스위치에서 모션 드라이브, 인버터, 세이프티 PLC까지 모든 솔루션의 제공이 가능한 토탈 안전 솔루션 업체다. 최근에는 Ethernet/IP에 시각 동기화 기술인 CIP Sync를 구현함으로써, 안전 및 모션 솔루션을 Ethernet/IP 상에 완전히 통합하였다. 안전 네트워크에, 통신 무결성을 보장하는 CIP Safety, EtherNet/IP 네트워크 상의 시간 동기화 신기술인 CIP Sync와 드라이브, 서보 및 가변속 인버터 동기화를 지원하는 CIP Motion 솔루션을 소개한 것. 로크웰 오토메이션은 한발 앞번 세이프티 솔루션으로 고객의 요구사항을 만족시킨다는 전략이다.


글·이진수 기자(LJS@motioncontrol.co.kr)

왜 안전을 고려해야 하는가? 여기에 대한 답은 안전 시스템에 대한 관심과 필요성으로도 충분하다. 그럼, 어떻게 효율적으로 안전을 고려해야 하는가? 이에 대한 답은 관련 업체들의 숙제이며, 고객들에 선택에 따라 변화한다.

특히 모션 분야에서의 안전 시스템은 작업자의 안전, 생산성 향상, 장비의 보호 등 다양한 요구를 충족시키는 통합적인 솔루션이 필요하다. 로크웰 오토메이션이 제시하고 있는 모션 분야에서의 효율적인 안전에 대한 답을 알아본다.

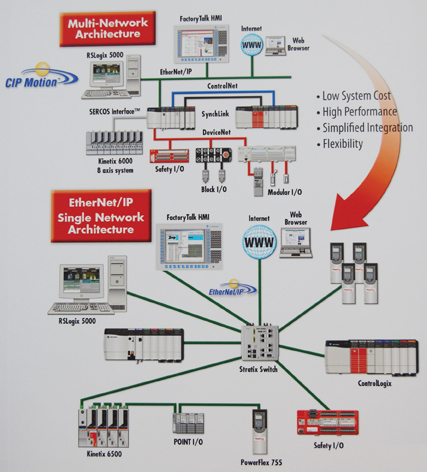

로크웰 오토메이션의 통합 모션

세이프 오프 및 안전 속도 감시 드라이브 시스템
안전은 기본 생산성 향상까지

로크웰 오토메이션은 안전과 생산성에 있어서 드라이브 시스템이 차지하는 비중을 크게 두고 전통적인 드라이브의 안전 시스템인 선로 분리방식의 잠재적인 이슈를 파악해 왔다. 그 개선 방법으로 로크웰 오토메이션은 드라이브에 하드웨어 안전 블록을 내장함으로써 안전 기능을 구현했다.

2005년 Kinetix 6000 드라이브에 세이프 오프 기능을 추가했으며, 최근 출시된 Kinetix 6500 Ethernet/IP 드라이브는 안전 속도 감시 기능까지 구현한 대표적인 안전 제품이다.

로크웰 오토메이션 코리아의 오상원 부장은 “로크웰 오토메이션의 Kinetix 6000 드라이브에는 세이프 오프가 기본 기능으로 채택되어 추가 비용없이 세이프티를 구현할 수 있다.”며, “안전성에 있어서도 로크웰 오토메이션의 안전 솔루션은 TUV 인증을 받았고 EN954-1의 카테고리 4를 지원한다.”고 설명했다.

로크웰 오토메이션이 제시하는 세이프 오프는 드라이브간 연결 구성이 가능해 다축 시스템에서 배선 수와 부품 수를 줄일 수 있으며, 개별 드라이브의 상태정보와 진단정보를 드라이브와 제어기의 통신으로 할 수 있어 빠른 피드백 및 고장진단이 가능하다. 또한 설치와 유지보수가 단순할 뿐만 아니라 시스템 인증 요구도 감소하는 등 다양한 장점을 제공한다.

오상원 부장은 “로크웰 오토메이션의 GuardMotion은 세이프티가 통합된 모션 솔루션으로 세이프오프가 첫 번째 스텝이라면, 안전 속도 감시 기능은 그 두 번째 스텝”이라며, “세이프티에 있어, 로크웰 오토메이션의 Kinetix 및 인버터 로드맵은 경쟁사 보다 앞선 기능을 제공함을 자부한다. 특히 로크웰 오토메이션은 모션뿐만 아니라 인버터까지 그 역량을 넓혀가고 있다.”고 강조했다.

표준 통신 네트워크에
안전 서비스까지 적용

로크웰 오토메이션은 표준 통신 네트워크에 안전 서비스를 적용시켰다. 산업용 표준 통신인 EtherNet/IP를 사용하면서 CIP 안전 프로토콜로 안전 네트워크 통신의 무결성을 보장한 것. CIP Safety는 IEC 61508 안전 통합 레벨(SIL) 3와 EN954-1 Cat.4의 TUV 인증을 받았다.

여기에 로크웰 오토메이션은 EtherNet/IP에 시각 동기화 기술인 CIP Sync를 구현하고, Ethernet/IP 상에 완전히 통합된 안전 솔루션, CIP Safety, 및 모션 솔루션, CIP Motion을 발표함으로써 안전 및 모션을 포함하는 어플리케이션 니즈로의 확장을 진행하고 있다.

CIP 네트워크를 위한 안전 기능인 CIP Safety는 같은 네트워크 상에서 안전장비와 일반장비의 통합을 가능하기 때문에 시스템의 유연성을 향상시킨다. CIP 네트워크를 위한 시각 동기화 기능인 CIP Sync는 분산형 제어 컴포넌트가 시간 어플리케이션의 공통의 시간 표현을 공유하게 해준다. CIP 네트워크를 위한 CIP Motion은 모션 장비와 어플리케이션의 실시간 제어를 가능하게 한다.

로크웰 오토메이션 코리아의 오 상 원 부장
"필요한 모든 안전(Safety) 기능을 구현한다!"

오상원 부장

안전 시스템에 대한 국내의 인식은 어떠한가?

안전 시스템에 대한 국내의 인식의 변화는 메이저 회사를 중심으로 그 필요성이 부각되고 있다. 특히 해외 수출을 위해서는 안전 시스템 구축이 꼭 필요하기 때문에 수출을 위해 대부분 안전 시스템을 적용하고 있으며, 국내 산업 분야로는 LCD와 자동차 분야에서 안전 시스템들이 많이 적용되고 있는 추세다.

모션 분야에서 안전 시스템이 중요해지고 있다.
세이프티 모션이 활성화 되는 시기를 예상한다면.

안전에 대한 사용자의 인식이 변화하고 있고, 몇몇 앞선 산업분야에 많이 적용되고 있는 추세이기 때문에 더불어 세이프티 모션도 활성화 되리라고 기대한다. 기본적인 안전 기능은 일반 설비에도 구현되어 있었지만 그 구현에 대한 인증 요구가 크지 않았다고 본다. 하지만 안전 관련한 규정이 강화되는 세계적인 트랜드에 따라 자연스럽게 세이프티 모션 시장이 커지고 활성화 될 것으로 예상한다.

로크웰 오토메이션 세이프티 모션 솔루션의 차별화된 장점은.

로크웰 오토메이션은 세이프티와 관련해서 비상 정지 스위치에서부터 서보 드라이브, 인버터, PLC 등 필요한 모든 세이프티 기능을 구현하고 있다. 이는 로크웰 오토메이션에서 고객이 요구하는 안전 시스템에 대한 모든 대응이 가능하다는 것을 의미한다.

특히 개방성과 보편성이 장점인 EtherNet/IP에서의 CIP Safety와 더불어 최근에는 발표한 시각 동기화 기술인 CIP Sync, 서보 드라이브 및 가변속 인버터 동기화를 지원하는 CIP Motion을 발표함으로써 로크웰 오토메이션은 표준을 기반으로한 안전 네트워크를 구축할 수 있게 되었다.

또한 로크웰 오토메이션 본사에서는 Kinetix 6500 모듈형 EtherNet/IP 서보 드라이브를 발표했다. Kinetix 6500은 EtherNet/IP 개방형 네트워크 기술로 모션 컨트롤을 위한 전용 네트워크가 필요없으며, 모듈형 구성으로 네트워크와 안전 옵션상의 유연성을 제공한다.

향후 로크웰 오토메이션의 세이프티 솔루션의 발전 방향은.

이미 로크웰 오토메이션은 산업용 이더넷 표준인 EtherNet/IP 네트워크에 안전, 모션을 포함한 통합 시스템을 구축하였고 앞으로 더욱 강화해 나갈 것이다. 인버터 및 서보 드라이브에 필요한 고급 세이프티 기능들을 로드맵에 따라 착실히 구현함으로써 한발 앞서서 고객의 요구사항에 대응해 나갈 것이다.
