르크로이, 특허받은 기술로 리더십 재확립
 |
르크로이는 36GHz 대역폭과 80GS/s 속도의 반도체 기술을 기반으로 60GHz의 순수한 아나로그 대역폭을 제공하는 세계 최고속 오실로스코프 LabMaster 10Zi 시리즈를 발표하였다. 새로운 고성능 칩셋과 르크로이의 디지털 대역폭 확장 기술(DBI)을 적용하여 현재의 오실로스코프 기술을 뛰어넘는 초고대역 60GHz와 160GS/s 속도의 믿을 수 없는 성능이 현실화 되었다.
랩마스터 10Zi는 기본적으로 단일 포착 모듈에서 4채널, 36GHz 대역폭, 80GS/s를 제공한다. 특허받은 DBI(Digital Bandwidth Interleave: 디지털 대역폭 인터리브) 기술을 통해 두 개의 36GHz 채널을 결합하여 60GHz 대역폭과 160GS/s 샘플속도를 구현해냈다. 이는 경쟁 브랜드의 32GHz와 33GHz 제품보다 채널 당 2배 더 높은 대역폭이다.
또한 독자적인 채널싱크(ChannelSync) 기술이 36GHz를 최대 20채널에서, 60GHz를 최대 10채널로 제공한다. 채널싱크 기술은 서로 다른 여러 개의 채널을 하나의 오실로스코프 시스템으로 정확하게 동기화 해주는 기술로서, 대역폭과 채널 수를 사용자의 필요에 따라 유연하게 구성할 수 있다. 랩마스터 10Zi의 출시는 르크로이가 세계 1위의 오실로스코프 기술 리더임을 재 확인시켜 주었다.
모든 면에서 기술 리더십 재확인 가장 빠른 대역폭과 샘플 속도, 메모리와 채널 수 외에도 랩마스터 10Zi는 여러 기술의 신기록을 세웠다. 트리거 대역폭은 30GHz로 경쟁 스코프와의 성능 격차를 더욱 벌였으며 지터 노이즈 플로어는 50GHz와 60GHz 모델에서 100fs rms에 불과하다. 상승시간(20-80%)은 60GHz 모델에서 5.5ps, 36GHz 모델에서는 9.75ps 이다.
이 밖에도 14.1Gb/s속도의 80비트 시리얼 패턴 트리거가 8b/10b와 64b/66b 심볼 트리거 및 PCI Express Gen3 신호를 매우 빠르게 검증해낸다. 이 같은 트리거 능력은 특정 심볼과 PCI Express 링크 계층에서 오류만을 신속하게 검색해 주며, 랩마스터 10Zi가 고속 시리얼 데이터를 위한 가장 강력한 디버깅 솔루션임을 보여준다.
DBI는 르크로이의 특허받은 독자 기술로서 하나의 반도체에서 이용 가능한 대역폭을 2-3배 높여주는 기술이다. DBI는 실시간 오실로스코프 대역폭을 반도체가 가진 대역폭 이상으로 사용할 수 있는 유일한 방법이며 차세대 핵심 기술을 검증하는 엔지니어들에게 절대적으로 필요한 기술이다. 60GHz 랩마스터 10Zi의 포착 모듈은 7세대 르크로이 DBI를 적용하여 4채널의 36GHz 반도체 기반 포착 모듈을 2배 확장, 2채널에서 60GHz 대역폭, 160GS/s 샘플 속도, 1024Mpts/Ch 분석 메모리를 제공하게 된다.

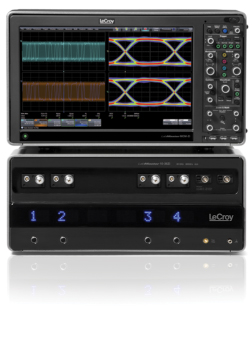

랩마스터 모듈형 오실로스코프 구조는 오실로스코프 신호 포착 기능과 디스플레이/제어/프로세싱 기능으로 나뉜다. 랩마스터 마스터 제어 모듈은 디스플레이, 제어, 채널싱크 아키텍처 및 CPU를 포함하며, 랩마스터 포착 모듈은 8HP SiGe와 DBI를 적용하였고, 반도체 기반의 36GHz 기본 성능에 2채널시 60GHz 성능을 제공한다.
하나의 랩마스터 10Zi 마스터 제어 모듈과 하나의 포착 모듈이 기본 시스템이며 4채널에서 36GHz를, 2채널에서 60GHz를 제공한다. 최대 5개의 랩마스터 10Zi 포착 모듈을 추가하면, 채널싱크 기술을 통해 즉시 동기화되어 최대 20채널에서 36GHz를, 10채널에서 60GHz를 제공하는 멀티 채널의 오실로스코프로 사용할 수 있다.
추가 모듈과 옵션들
다양한 산업 목적을 충족하기 위해 르크로이는 25GHz와 30GHz(각 80GS/s 샘플 속도) 모델도 제공한다. 이 모델들은 2채널에서 50GHz, 160GS/s로 사용할 수 있으며, 역시 36GHz 반도체 성능을 기반으로 한다. 모든 새로운 포착 모듈은 랩마스터 10Zi 마스터 제어 모듈에 간단히 연결하여 채널을 확장할 수 있으며, 대역폭 업그레이드를 지원한다. 이전에 출시한 랩마스터 9 Zi-A 오실로스코프를 구매한 고객이라면 새로운 랩마스터 10Zi의 포착 모듈을 자유롭게 추가하여 사용할 수 있으므로 투자절감을 할 수 있다.
