영진WORM, 초정밀 ‘듀얼리드 웜 감속기’
백래쉬 변화없어 반영구적 사용가능
서보용 정밀 웜 감속기 규격인증 취득
일반적으로 웜 감속기가 40~50%의 기어 접촉면적을 가진 데 반해 영진WORM의 듀얼리드 박스는 정밀한 기어 커팅 및 조립기술을 바탕으로 80% 이상의 접촉 면적을 제공한다. 최적화된 접촉 패턴을 유지하는 것이다. 또 동일한 출력하중을 바탕으로 윔 휠이 받는 단위당 접촉 압력을 비교하면 일반 웜 감속기보다 훨씬 낮은 하중을 받으며 시간에 따른 백래시의 변화가 거의 없어 반영구적으로 사용할 수 있는 정밀한 감속기다.
영진WORM은 이처럼 심플레이트에 의한 백래시 미세조정이 가능한 듀얼리드 웜 감속기, 백래시 미세조정이 가능한 듀얼리드 웜 감속기를 내용으로 2개의 특허를 취득한 바 있으며, 2014년 5월에는 ktl(한국산업기술시험원)에서 부하/무부하시 백래쉬 변화측정, 온도측정, 소음측정 부분에서 서보용 정밀 웜 감속기 규격인증을 취득하기도 했다.
영진WORM 히스토리
영진WORM은 지난 1987년 오택춘 대표에 의해 설립된 영진정밀WORM의 법인기업이다. 본래 감속기의 핵심부품인 휠과 샤프트로 이루어진 웜 세트만을 전문으로 생산/제조하는 업체였다. 1990년대 중반, 일반적인 휠과 웜으로 이루어진 웜 세트는 국내산이 많았고, 이를 이용한 웜 감속기도 국내산이 많았다. 하지만 당시 정밀조정이 가능한 웜 세트인 듀얼리드 방식의 웜 세트 제품 대부분은 물론, 이를 기반으로 제작한 서보용 정밀 웜 감속기는 수입에 의존하고 있는 상황이었다.
이처럼 정밀 웜 세트 시장을 수입산이 대부분 점유하고 있던 때에, 웜 세트에 대한 기술력을 갖추었던 엔지니어 출신의 오택춘 대표는 서보용 정밀 듀얼리드 웜 감속기를 개발하기로 마음먹고 서보용 듀얼리드 웜 세트 개발에 매진하게 되었다. 하지만 당시 국내기술과 장비로는 정밀하게 가공되어야 하는 서보용 듀얼리드 웜을 국내에서 생산하는 게 그리 쉽지 않았다.
제품을 개발해 국내 업체에 설계도대로 의뢰하면 설계도와 같은 제품이 나오기 쉽지 않았던 것. 그렇다고 해외업체에 요구하기엔 납기도 비용도 너무 많이 소요가 되었다. 개발품이기에 우선적으로 소량의 샘플만이 필요했지만 해외업체에서는 많은 물량만을 주문 받았다.
이러한 문제점들을 하나하나 풀어가며 마침내 1999년 영진WORM은 국내에서 최초로 서보용 웜 감속기를 생산하는데 성공을 거두게 된다. 그리고 2009년부터 정밀급 듀얼리드 웜 생산 기술을 바탕으로 서보용 웜 감속기의 연구개발에 착수하여 마침내 서보용 정밀 듀얼리드 박스(Dual Lead Box)를 출시하게 되었다.
 |

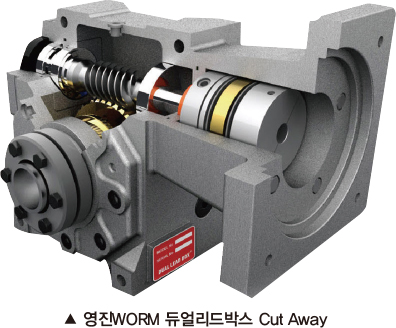

서보용 정밀 듀얼리드 박스
서보용 정밀 듀얼리드 박스의 특장점 중 하나는 웜 휠과 출력 샤프트의 조립 시 키박음이 필요 없다는 점이다. 영진WORM 서보용 듀얼리드 박스는 출력 샤프트에 열박음을 하고 볼트로 고정시킨다. 핀을 통해 토크가 전달되 기 때문에 열악한 환경에서도 감속기의 토크가 분배되고 강성이 증가되어 수명이 연장되는 장점을 가진다.
영진WORM의 서보용 정밀 듀얼리드 박스는 웜샤프트의 한쪽 방향에 2개의 테이퍼 롤러 베어링을 사용하고, 반대편의 축 방향에 1개의 자유로운 볼 베어링을 사용하여, 온도가 상승하더라도 베어링의 예압은 증가되지 않게 설계되었다. 이 외에도 MOBIL사의 고성능 합성 윤활유를 사용하고 각 측면의 밸브를 통해 감속기 내부의 가스를 배출하며, 열처리된 알루미늄-특수합금으로 케이스를 주조해 높은 강성과 가벼운 무게를 특징으로 한다.
영진WORM의 감속비 5.2:1에서 서보모터 2000rpm으로 2시간 부하테스트에서 5분 이내 신뢰성 확보와 무부하 테스트에서는 백래쉬 “0”에 가깝다. 사용자가 영진WORM의 프리미엄급 백래쉬 1분이내 적용 사용시 심플래이트의 미세조정으로 사용기간을 반영구적 사용이 가능하다.
통상 2주 내 납품 원칙으로
영진WORM의 마케팅전략은 가격, 품질, 납기, 서비스다. 서보용 듀얼리드 웜 감속기가 수입대체품이라는 점을 감안하면 장점으로 부각 되어질 수 있다. 기존 외산서보용 정밀 웜 감속기의 가격보다 적게는 20% 많게는 50%정도 저렴하고, 외산제품의 납기가 3~6주정도 소요되는 반면 영진WORM 서보용 정밀 듀얼리드 웜 감속기는 통상2주이내 납품을 원칙으로 하며, 생산되는 모든 제품에 대해 무부하테스트, 부하테스트, 온도측정, 소음측정, 백래쉬측정 등 전수검사를 거쳐 출고 된다. 또한 제조부터 제품선정 그리고 판매까지 자사에서 처리하기에 기술적인 대응은 물론 A/S 및 고객의 요구사항에 맞춘 특주형 감속기도 지연 없이 처리가 가능하다.
현재 서보용 듀얼리드 웜 감속기가 국내에 판매 되고 있으나, 향후 수출에도 주력할 계획이다. 가격 경쟁력과 AS라는 여러 어려운 문제점들이 있으나 지금껏 영진WORM은 새로운 길을 개척해온 만큼 수출로서도 경쟁력을 확보할 것으로 예상하고 있다.
마케팅 전략은
영진WORM의 제품은 주로 전자기기 생산라인의 자동화기계/자동화설비에 적용되어 가고 있으며, 앞으로는 자동차부분에도 타겟을 맞출 예정이다. 듀얼리드 박스뿐 아니라 듀얼리드 웜 세트와 산업용 카벡스 웜 세트 또한 주요 품목이다. 이 중 카벡스웜은 수요는 적지만 철강, 타이어 업체에서 사용되는 웜으로 정밀도와 더불어 고강도제품으로 그 품질을 인정받고 있는 고부가가치 제품이다. 영진WORM은 현재 이 카벡스웜을 기반으로 한 카벡스 웜 감속기를 개발하기 위해 준비하고 있다.
뿐만 아니라 영진WORM은 현재 국내 최초로 개발 완료된 서보용 듀얼리드 5.2:1 웜 감속기를 소형부터 중대형까지 시리즈 별로 올해 안에 개발 완료 할 계획이다. 듀얼리드방식 감속기의 특징 중에서 영진WORM의 가장 큰 기술적 특징은 생산 현장의 숙련된 작업자의 기술과 최적화된 가공기계로 기어의 접촉효율이 우수하며 미끄럼율이 낮아 전동효율은 웜기어가 최대로 올리는 있는 효율까지 끌어 올렸다.
무엇보다 순수 국내 기술로만 기어 컷팅 기술의 개선과 다량생산에서 조립성 우수로 자체 생산에서도 불량률을 최소화 했으며, 설계단계부터 생산 출하까지 ISO9001의 프로세스를 철저히 준수하고 있다는 점도 영진WORM의 자랑이다.
자료제공 | 영진WORM(www.yjworm.com)
