지멘스의 새로운 SIMATIC S7-1217C

간단한 엔지니어링, TIA Portal 소프트웨어 한글 지원

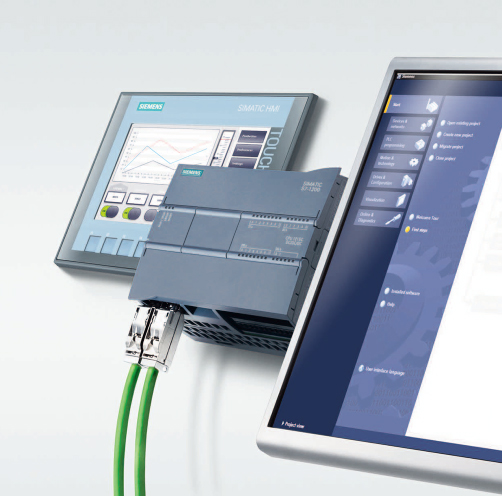

지멘스의 새로운 SIMATIC S7-1217C는 더욱 다양한 기능과 125k의 내장 메모리를 갖춘 콤팩트형 설계의 최신 CPU가 사용되었다.  Line Driver 입·출력의 추가로 더 많은 모션 애플리케이션을 지원하며, PTO/PWM 출력과 HSC 입력도 자유롭게 할당할 수 있어 유연성이 향상되었다. 트레이스 기능이 추가되었기 때문에 사용자는 신호들이 어떻게 상호 작용하는지 판단해 문제를 해결할 수 있다.


SIMATIC S7-1217C는 새롭게 출시된 콤팩트형 설계의 통합 PID V2.0은 재시작 및 오류 응답 과정에서 안정적이고 일관된 루프 제어가 가능하도록 최적화되었다. RFID 모듈이 CPU 백플레인에 통합되어 있기 때문에 엔지니어링 RFID 또는 코드를 신속하고 손쉽게 판독할 수 있다. 정적 중량 계측 및 벨트 스케일 애플리케이션을 통합하기 위한 SIWAREX 중량 계측 모듈은 두 애플리케이션 모두에 효율적이다.

새로운 베이직 패널

새롭게 출시된 SIMATIC HMI 베이직 패널은 16:9 고해상도 터치 디스플레이를 탑재해 직관적인 조작, 혁신적인 GUI, 시스템 진단 기능 통합, PROFINET/ PROFIBUS 인터페이스, 장치 연결을 위한 USB 인터페이스 등을 제공한다. 컨트롤러 및 HMI 엔지니어링 소프트웨어를 완벽하게 통합하여 개발 과정에서 최고의 효율성을 보장한다.

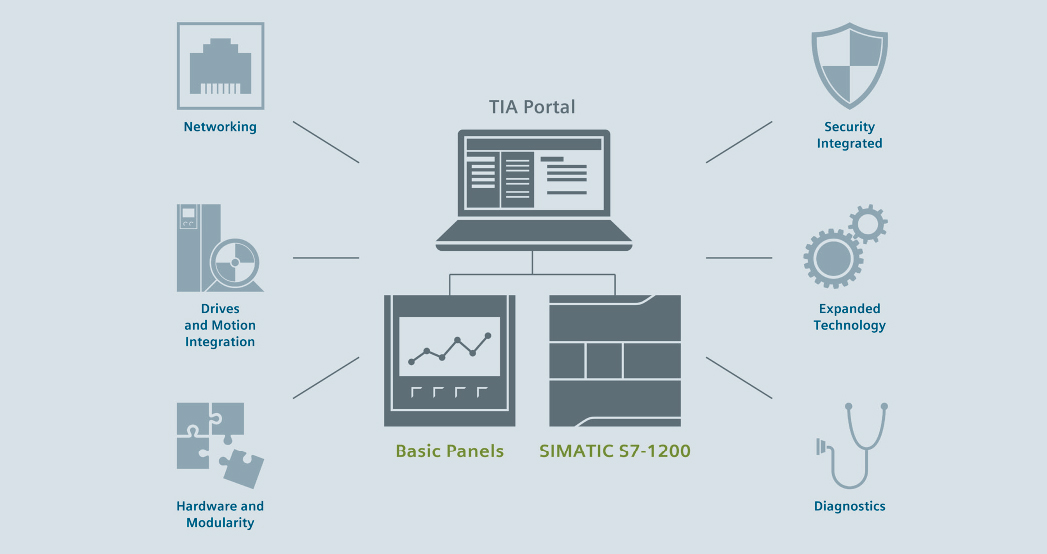

하드웨어 및 모듈성

통합 PROFINET/이더넷 인터페이스는 추가적인 전용 프로그래밍 케이블이 필요하지 않고 이더넷 확장 모듈을 설치할 필요가 없다. 모듈형 신호 보드를 CPU 전면에 직접 연결할 수 있기 때문에 CPU 설치 공간을 늘릴 필요가 없다. 따라서 유연한 방식으로 애플리케이션별 요구사항을 해결할 수 있다. 모든 제품에서 탈착형 커넥터가 지원되기 때문에 CPU 및 신호 모듈을 신속하고 효율적으로 교체할 수 있다.


네트워킹

내장 PROFINET 인터페이스를 통하여 프로그래밍, HMI 연결, 분산 I/O, 드라이브 연결을 위한 애플리케이션 확장성과 유연성을 보장한다. 또한 I-Device를 통해 CPU와 CPU 간의 통신이 마스터-슬레이브 아키텍처와 같이 신속하고 단순해진다. PROFIBUS, Modbus RTU/TCP, CANopen 및 TCP/IP는 통신을 사용할 수 있다. 한편, 코드나 프로세스 값의 무단 변경 방지 기능으로 운용 가용성이 높아진다. 노하우 보호, 복사 방지 및 액세스 보호를 통해 권한이 없는 외부인이 블록을 열어서 복제하지 못하도록 함으로써 알고리즘이나 프로세스를 보호할 수 있다.

드라이브 및 모션 통합

표준 PLC 오픈 블록을 사용해 선형 위치 이동을 손쉽게 설정하고 신속하게 프로그래밍을 할 수 있다. 개-루프 속도 및 위치 제어를 위해 최대 4개의 PTO/PWM 출력이 제공된다. PROFINET, PROFIBUS, Modbus TCP 또는 CANopen을 통해 표준 드라이브 애플리케이션의 유연한 연결이 가능하며, 단일 CPU에 최대 16개의 PROFINET 드라이브를 연결할 수 있다. 뿐만 아니라, 모든 SIMATIC 하드웨어에 대한 통합 시스템 진단 결과를 시각화하여 기계 고장으로 인한 다운타임을 최소화할 수 있다.

이는 단선이나 상·하한 범위와 관련한 박스 체크를 통하여 원하는 바대로 설정함으로써 가능하다. 진단 결과가 TIA Portal, CPU 웹 서버, HMI 상(Active X 컨트롤을 통해)에 일반 텍스트로 표시되고 코딩이 필요하지 않기 때문에 효율적인 오류 분석이 가능하다.


강력하고 편리한 사용

새로운 SIMATIC S7-1217C는 시스템 유연성 및 모듈성이 돋보이는 제품이다. 모듈형 보드 설계에서는 CPU 설치 공간을 늘리지 않고도 I/O 모듈을 추가할 수 있다. 따라서 애플리케이션이 단일 RTD 입력을 요구할 경우,올바른 I/O 보드 추가만으로도 공간과 비용을 줄일 수 있다. 통합 PROFINET/이더넷 인터페이스는 추가적인 전용 프로그래밍 케이블이 필요치 않으며 이더넷 확장 모듈을 설치할 필요가 없어 공간과 비용을 절약할 수 있다.

강력한 통합 기능도 또 다른 장점이다. 모션 제어 I/O, PID 컨트롤러, 고속 카운팅 I/O, 아날로그 I/O 같이 광범위한 기술이 내장되어 전문 모듈을 추가할 필요가 없으며, 따라서 공간과
비용 절약이 가능하다. 간단한 구성 툴을 사용해 모션 및 PDI 제어 기능을 모두 구축할 수 있기 때문에 엔지니어는 개발 시간을 대폭 단축할 수 있다. 통합 제어 패널을 통해 신속하게 애플리케이션을 구현함으로써 기동 및 시운전 시간을 획기적으로 줄일 수 있다.

엔지니어링 유용성도 좋은데, 편집기들 간의 지능적인 드래그 앤 드롭을 통해 엔지니어는 훨씬 신속하게 개발 작업을 수행할 수 있다. 이렇게 직관적인 기능을 통해 개발 시간과 전반적인 엔지니어링 비용을 대폭 줄일 수 있다. 로직, HMI 및 네트워킹을 위한 단일 엔지니어링 프레임워크는 공통 탐색, 아이콘 및 메뉴를 사용하기 때문에 모든 작업창에서 일관성이 유지된다. 따라서 쉽게 익힐 수 있고 유지보수가 간단하여 시간을 절약할 수 있다.

자료제공 | 지멘스 인더스트리(www.siemens.co.kr/industry)
